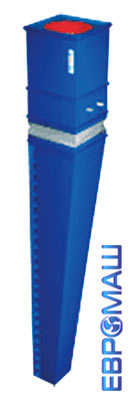

Воздушно-тепловые завесы ТЗК
Воздушно-тепловые завесы ТЗК предназначены для защиты проемов ворот складов, цехов, и т.п. помещений направленной струей теплого воздуха от поступления через них холодного наружного воздуха в осенне-зимний период.
- Фактическая производительность по воздуху от 2500 до 22500 мЗ/час (на каждый стояк) с учетом потерь в силовом блоке и раздаточном коробе. Тепловая мощность от 10 до 140 кВт.
- Варианты расположения: вертикальное (одностороннее, двустороннее), горизонтальное.
- Тепловые завесы ТЗК можно устанавливать в проемах с использованием любых типов ворот – распашных, раздвижных, поднимающихся вверх. Площадь проема - от 4м2 до 36 м2.
- Для осуществления процессов защиты и управления параметрами воздушно-тепловых завес разработаны системы автоматического управления типа САУ.
- Встроенная система шумопоглощения
Воздушно-тепловая завеса ТЗК предназначена для промышленного и гражданского строительства и может применяться как для предотвращения проникновения холодного воздуха в помещения, так и для обогрева помещения.
Воздушно-тепловая завеса предназначена для эксплуатации в макроклиматических районах с умеренным и тропическим климатом 2-й и 3-й категорий размещения по ГОСТ 15150-69. Температура окружающей среды от -40°С до +40°С (+45°С для тропического исполнения).
В перемещаемом воздухе недопустимы включения, агрессивные к сталям обыкновенного качества, взрывоопасные смеси. Наличие липких, волокнистых и абразивных веществ не допускается.
Комплектация тепловых завес ТЗК:
- силовой (вентиляторно-тепловой) блок со встроенной системой шумопоглощения, снижающей уровни корпусного шума на 10 ДБа, а на входе вентилятора и раздаточного короба на 5– 9 ДБа. Силовой блок включает в себя: входную сетку канальный прямоточный вентилятор, блок теплообменника (водяной, паровой, электрический).
- раздаточный короб с воздушными щелями. Раздаточный короб может быть изготовлен в обычном или шумоизолированном исполнении; из оцинкованной стали или стали обычного качества с последующим нанесением лакокрасочного покрытия. Длина раздаточного короба зависит от высоты проема ворот.
- мягкая вставка, соединяющая силовой блок и раздаточный короб.
- воздушный перепускной клапан дополнительно установлен для согласования производительности теплообменника и вентилятора в силовом блоке . При водяном подогреве, воздушный перепускной клапан имеет ручное управление, а в случае парового обогрева электропривод. В ряде случаев в паровых завесах устанавливается воздушный клапан с электроприводом, исключающий перегрев электродвигателя при неработающей завесе.
- глушитель шума типа ГШК - при необходимости, дополнительно устанавливается на входе в вентилятор.
- Воздушно-тепловые завесы, работающие во влажной среде, например автомойки, комплектуются элекродвигателями специального исполнения, со степенью защиты IP54, и, в случае электроподогрева, ТЭН’ами из нержавеющей стали.
Поставка осуществляется в разобранном виде: силовой блок, раздаточный короб, дополнительные элементы и аксессуары.
Наименование завесы | Производительность по воздуху, мЗ/час | Тепловая мощность, кВт | Теплоноситель | Длина воздуховода завесы, м | Скорость струи на выходе, м/с | Цена с НДС | |
---|---|---|---|---|---|---|---|
ТЗК-2,5 | 2500 | 10-15 | Электричество/ вода |
1,0-2,0 | 11,5-9 | рассчитывается по заполнению потребителем опросного листа | |
ТЗК-3,15 | 4400 | 15-25 | Электричество/ вода |
1,5-2,5 | 12-10 | рассчитывается по заполнению потребителем опросного листа | |
ТЗК-4 | 6700 | 25-50 | Электричество/ вода/пар |
2,0-3,0 | 15-10 | рассчитывается по заполнению потребителем опросного листа | |
ТЗК-5 | 9500 | 40-60 | Электричество/ вода/пар |
2,5-4,0 | 15-10,5 | рассчитывается по заполнению потребителем опросного листа | |
ТЗК-6,3 | 22500 | 60-140 | Электричество/ вода/пар |
3,5-6,0 | 16-12,5 | рассчитывается по заполнению потребителем опросного листа |
